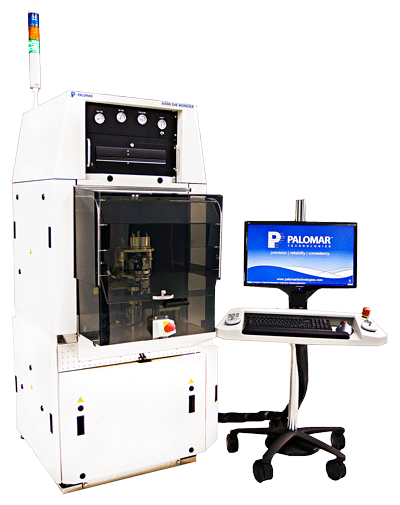

6500粘片机是设计用于高速、全自动精密元件组装的系统，并提供了微米级别的定位精度，用于光电子学、无线和医学应用。这一共晶芯片粘片机是设计用于1.5微米定位精度（根据应用不同）的全自动精密元件组装，使得元件组装更实际并且成本更低。

6500粘片机具有一个用于晶圆级别封装共晶粘片的特殊可选配置。

元器件贴装应用

• AuSi共晶摩擦
• AuSn共晶焊接粘贴
• PbSn焊接执行
• 高精度光学元放置
• 使用银浆的高精度元件粘贴
• P-side向下的激光粘贴

晶圆级别封装 (WSP)
在6500粘片机上的晶圆级别封装(WSP)的共晶粘片给客户提供了一个良好的微电子技术的解决方案，用于P-side向下的激光二极管粘贴(die-to-wafer)。脉冲加热吸头用于80/20 Au/Sn脉冲回流粘贴，晶圆平台有稳态加热，配备用于二极管应用的华夫或凝胶盘。

用于共晶晶圆级别封装的6500粘片机是设计用于全自动、高速度、高精密的P-Side 向下的芯片-晶圆的共晶组装。

高精度图像识别
先进的Cognex图像识别系统使用了向下的摄像头来定位晶圆基板和激光N-side的位置，并能够启用多个对正算法，包括面积、点和边界对正。这一系统包括可编辑开和关的轴照明系统并可自动聚焦，以使对比度和元件定位精度提高。

基于微软视窗系统的操作环境，晶圆级别封装的共晶6500粘片机带来了较好的软件柔性和能力，以及易使用的混合元件组装。用户友好的界面可以帮助焊接设置、操作、诊断和校准。

晶圆级别的封装特点

• 工艺后的精度可达3微米、对于前激光边缘和条纹位置可达3 sigma
• 集成摄像头带有激光条纹和激光边界对正算法
• 超高准确度的共晶循环次数少于35秒，包括对每一个激光二极管的即时加热和冷却。
• 优化的单脉冲加热工具用于特殊的芯片尺寸和所需要的工艺加热曲线，例如 P-side向下的激光粘贴
• 6500粘片机产品集成了脉冲加热曲线控制器，可以对曲线进行编辑和对执行进行追踪
• 自动的晶圆和激光二极管抓取（可选项）

特色
• 6位双向工具转台—用于工作中快速工具更换
• 气动轴承工作台—用于整个工作区域的精确定位
• 自动共晶芯片组装—用于大容量、超高精度的元件放置
• Bond Data Miner™ (BDM) 和RAM统计—提供元件追溯性、工艺能力预测、以及监测机器状态
• 线性编码器和高速线性马达—提高精度和产量
• 大的工作区域(12”宽 x 6”深)—即适合大的也适合小的微电路基板和器件的精密共晶控制—对于应用要求可加热到需要的温度和时长

6500粘片机数据手册下载
Download the 6500 Die Bonder data sheet

产品视频

主要技术参数：
