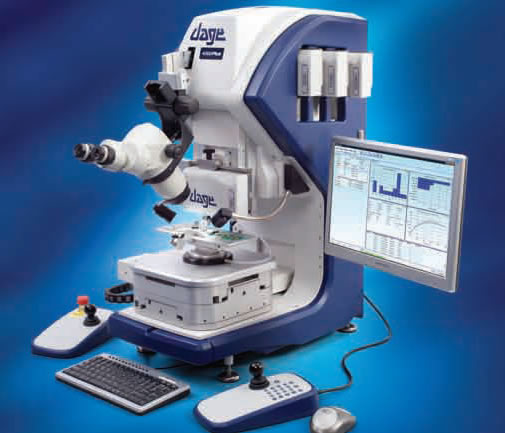

DAGE4000PLUS高端焊接强度测试仪

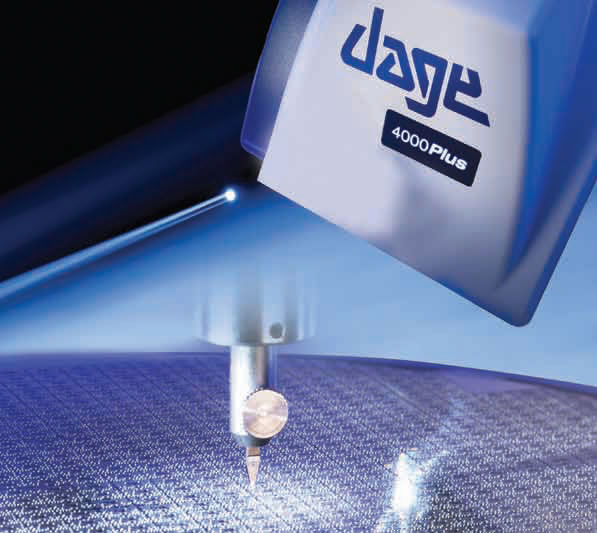

DAGE 4000 PLUS推拉力测试机主要用于测试芯片金线/铜线的键合情况。

产品介绍:

无论是在半导体行业,还是汽车、电力、合成等微电子行业,或高可靠性行业,Nordson DAGE 4000Plus推拉力测试机以多种功能及精准性为用户提供高质量的保证。它拥有焊接测试相关技术专利,例如防反弹系统。Nordson DAGE 4000Plus推拉力测试机拥有250毫克到500公斤的测试范围,可以适应标准及专业测试要求。4000Plus以DAGE4000推拉力测试机为基础,同时保证了机器之间的数据关联性。新一代的Paragon软件同样适用于DAGE4000测试仪。

DAGE4000 Plus以较高的精度和稳定性,成为目前市场上先进的焊接强度测试仪。

功能特点:

1.广泛的测试能力
当前新兴的应用为充分迎合负载CARTRIDGE和标准及专用装置来进行高达500公斤的剪切测试,高达100公斤的拉力测试。高达50公斤的推力测试。

2.图像采集系统
快速和简单的设置,安装在靠近测试头位置,以帮助更快地测试。提高了测试自动化。

3.XY平台
标准的XY平台为160mm,可满足范围广泛的测试需要。XY平台也可定制。

特色应用:

1. 焊带拉力测试-多种钩,钳爪等负载刀具可以测试各种尺寸和类型的样品。

2. 热碰/针拉测试-新一代的CARTRIDGE使这项突破性的焊接测试更加准确,尤其是测试印刷电路板材料及低焊料凸点。

3. 铜线的第一焊球拉力测试,焊钉、柱状凸块的拉力测试-定制的拉力钳爪可以在这项重要的连接处进行撕拉力测试。

4. 拉力剪切力疲劳测试-疲劳分析正成为评估焊点可靠性中越来越重要的的方式,调节软、硬件可采用拉力和剪切力两周模式进行老疲劳分析。

5. 钝化层剪切测试 – 使用软件和特定负载刀具可进行焊球剪切力测试,而不受钝化层的限制。

产品规格

尺寸: W = 630mm (包括左右操纵杆),D = 600mm,H = 830mm
重量: 90KG(包括XY台面)
重量: 包括XY台面90KG
气源: 最低4bar,6毫米外径塑料管。注意:一些专门的应用可能需要增加压力,干净的空气
供真空: 最小500mmHg (67kPa),外径6mm塑料管
