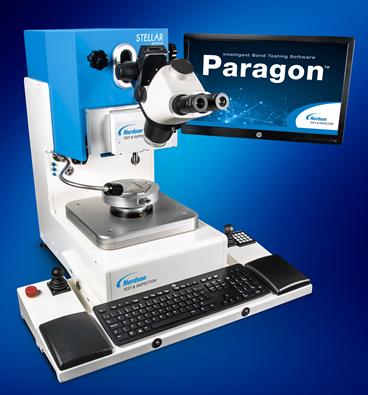

Dage4000推拉力剪切力测试仪















Dage4000推拉力剪切力测试仪是半导体和 PCBA 制造市场的行业标准,它拥有多项功能,应用操作中可执行所有推拉力和剪切力的测试操作。其标志产品是DAGE焊接强度测试仪和DAGE X-ray产品系列,可以用于破坏性和非破坏性机械测试,以及电子元件的检测。锐峰先科作为在国内的合作销售商,提供产品技术和售后服务工作。

DAGE4000测试类型及相应标准:

冷/热焊凸块拉力 -JEITA EIAJ ET-7407
BGA凸点剪切 -JEDEC JESD22-B117A
冷焊凸块拉力 -JEDEC JESD22-B115
金球剪切 -JEDEC JESD22-B116
球焊剪切 -ASTM F1269
引线拉力 -DT/NDT MIL STD 883
芯片剪切 -MIL STD 883§
立柱拉力 -MIL STD 883§
倒装焊拉力 -JEDEC JESD22-B109

主要型号参数:

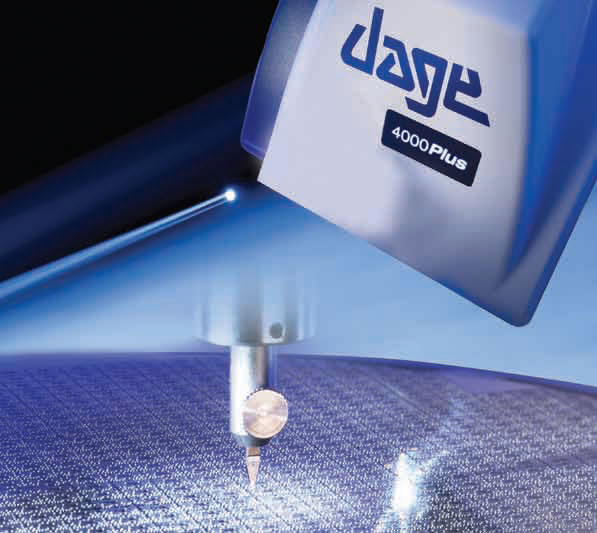

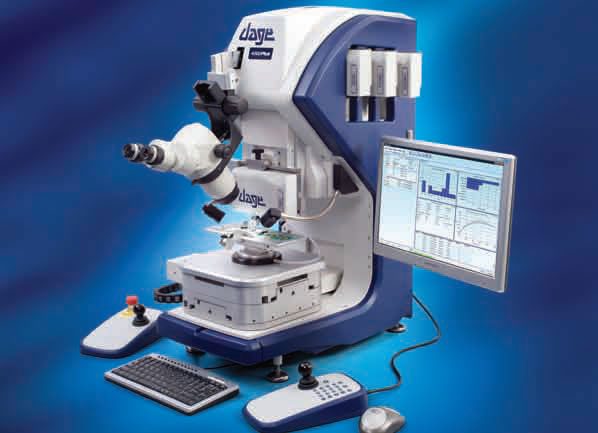

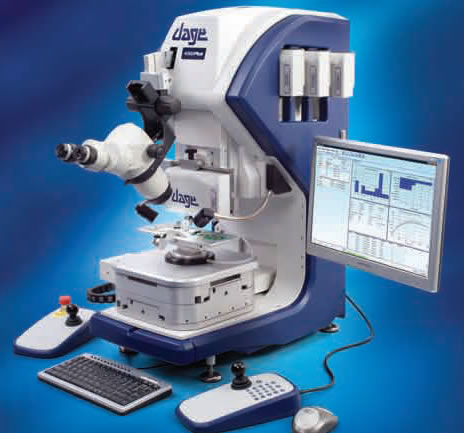

1. DAGE4000 Plus推拉力测试机
Nordson DAGE 4000Plus 是市场上最先进的推拉力测试仪。作为下一代系统,它代表了焊接强度测试的工业标准,实现了无以伦比的准确度和数据可重复性,可提供完全值得信赖的结果。4000PLUS 多功能焊接强度测试仪可执行高达 500kg 的剪切力测试、高达 100kg 的拉力测试以及高达 50kg 的推力测试,覆盖了包括新的热焊凸块拉力和疲劳测试在内的所有测试应用。

产品特点:
1.广泛的测试能力
当前新兴的应用为充分迎合负载CARTRIDGE和标准及专用装置来进行高达500公斤的剪切测试,高达100公斤的拉力测试。高达50公斤的推力测试。
2.图像采集系统
快速和简单的设置,安装在靠近测试头位置,以帮助更快地测试。提高了测试自动化。
3.XY平台
标准的XY平台为160mm,可满足范围广泛的测试需要。XY平台也可定制。

产品应用:
1 焊带拉力测试-多种钩,钳爪等负载刀具可以测试各种尺寸和类型的样品。
2 热碰/针拉测试-新一代的CARTRIDGE使这项突破性的焊接测试更加准确,尤其是测试印刷电路板材料及低焊料凸点
3 铜线的第一焊球拉力测试,焊钉、柱状凸块的拉力测试-定制的拉力钳爪可以在这项重要的连接处进行撕拉力测试。
4 拉力剪切力疲劳测试-疲劳分析正成为评估焊点可靠性中越来越重要的的方式,调节软、硬件可采用拉力和剪切力两周模式进行老疲劳分析
5 钝化层剪切测试–使用软件和特定负载刀具可进行焊球剪切力测试,而不受钝化层的限制。

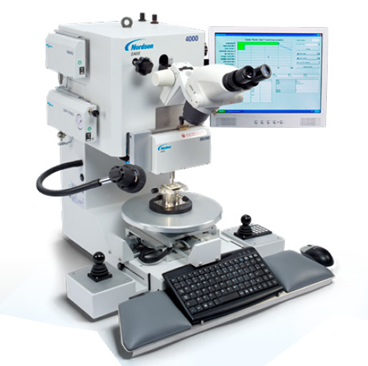

2. Dage4000拉力剪切力测试仪
行业标准Dage4000 焊接强度测试仪是一种多功能焊接强度测试仪,可执行所有拉力和剪切力测试应用。
Dage4000 焊接强度测试仪可配置为简单焊线拉力测试仪,也可升级进行锡球剪切力、晶粒剪切力、凸块拉力、矢量拉力或镊钳拉力测试。

产品参数:
1.拉力测试测试范围可在0-100G;0-1KG;0-10KG进行选择;
2.推球测试测试范围可在250G 或 5KG进行选择;
3.芯片或CHIP推力测试范围可在测试到0-100公斤;0-200KG进行选择;
4.镊子撕力测试头量程为100G 和5KG进行选择;
5.BGA拔球到0-100G;0-5KG进行选择;
6.另外的选项如矢量拉伸和自动测试等……

产品规格:
设备外形尺寸:长:730mm 宽:425mm 高:670mm
重量:45kg
电源:可选择的 100/110v,220/240v AC 50/60 Hz
符合标准:MIL STD 883; JEDEC; JEITA; European CE Regulations; Safety Directive…

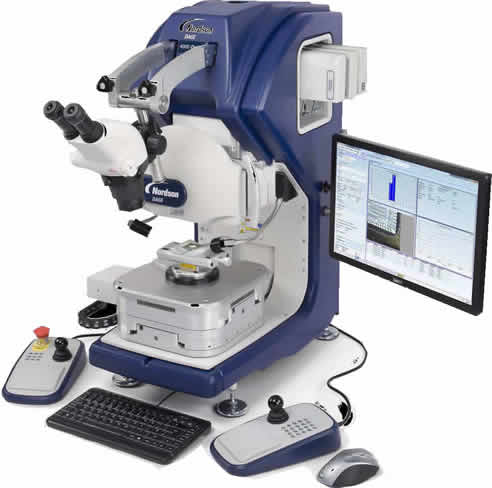

3. DAGE4000 Optima焊接强度测试机
DAGE4000 Optima焊接强度测试机是一台最优化的,用于大量生产环境的快速、精确和可靠的焊接测试设备。拥有专利技术的整合和优越的人体工程学,以及智能直观的软件使得4000 Optima成为第一流的生产焊接测试机;提供了重复性和可复现性的测试结果。

更快的测试
随着快速刀具定位到焊接区来最大化您的产量,优越的人体工程学和快速的测试速度。对于引线拉力和球推力测试,典型的测试时间少于2秒/焊点。
优越的精确性
获得可重复和可复现的测试结果,并且可以由MSA和GR&R研究来保证和认证。
终极的灵活性
可执行从0.25g到50kg的拉力测试,已及0.25g一直到200kg的剪切力测试。

两个多功能电子Cartridge:
半导体 250g剪切/ 5kg剪切和100g引线拉力
混合电路 20kg剪切/ 1kg拉力和10kg拉力

产品规格:
外 形 尺 寸:宽度630mm(包括左右手柄),深度600mm,高度830mm
重量:90kg,包括XY平台
电源:90 - 264 VAC,单相
气体(为设备):最小4 bar,6mm OD 塑料管。注意有些特殊的应用可能需要增加压力。洁净干燥的空气。
真空(为制具):最小500mm Hg (67kPa) ,6mm OD塑料管

精度:
使用Cartridges的整个系统精度:对于所选负载量程的满刻度偏移 +/- 0.1%(细节参考Cartridge的规格。

Dage4000 系列推拉力测试仪创立的模块设计理念让配置更灵活,从而使之成为单一或多功能应用都具很高性价比的推拉力测试系统。Dage4000推拉力测试机高达90%的市场占有率,使得它已经成为半导体、光电和电路板组装行业的首选测试设备。

操作视频:



描述:

(1)推球测试的实际应用
(2)拉线测试的实际应用
(3)拔球测试的实际应用
(4)芯片推力测试的实际应用






(1)推球测试图
(2)拉线测试图
(3) 拔球测试图
(4)芯片推力测试图
